مقدمه
اتصالات پیچ و مهرهای یکی از مهمترین روشهای اتصال اعضای سازههای فولادی هستند و در پروژههای صنعتی، ساختمانی و سازههای فلزی کاربرد گستردهای دارند. در میان انواع اتصالات پیچ و مهرهای، اتصالات اصطکاکی به دلیل عملکرد مناسب در برابر لغزش و توانایی انتقال نیرو از طریق اصطکاک میان سطوح تماس، اهمیت ویژهای دارند.
اجرای صحیح این نوع اتصال تنها به بستن مهره و رسیدن به یک گشتاور مشخص محدود نمیشود. انتخاب صحیح پیچ و مهره، آمادهسازی سطوح تماس، ایجاد پیشتنیدگی مناسب، کنترل کشش پیچ و در نهایت بازرسی فنی، همگی در عملکرد صحیح اتصال نقش دارند.
عمران داتیک با ارائه خدمات مهندسی و بازرسی فنی در پروژههای سازههای فولادی، کنترل کیفیت اجرای اتصالات پیچ و مهرهای و بررسی وضعیت پیچهای پرمقاومت، نقش مهمی در اطمینان از انطباق اجرای اتصالات با الزامات فنی و استانداردهای پروژه ایفا میکند.

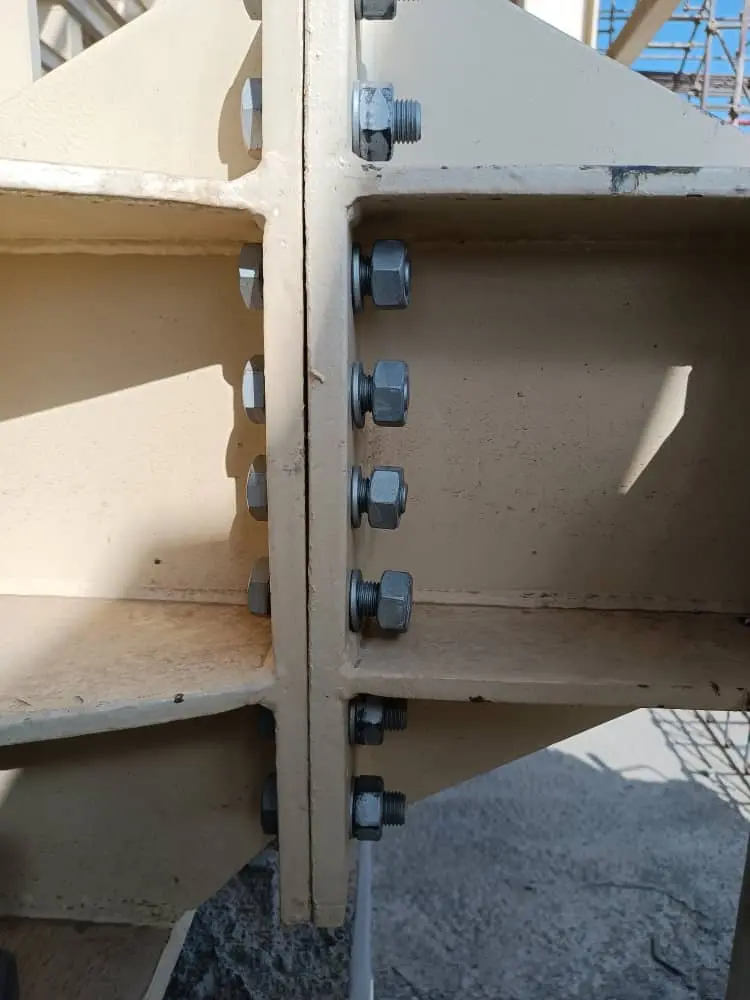

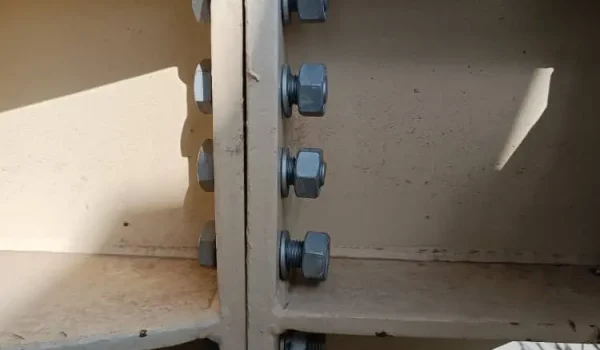

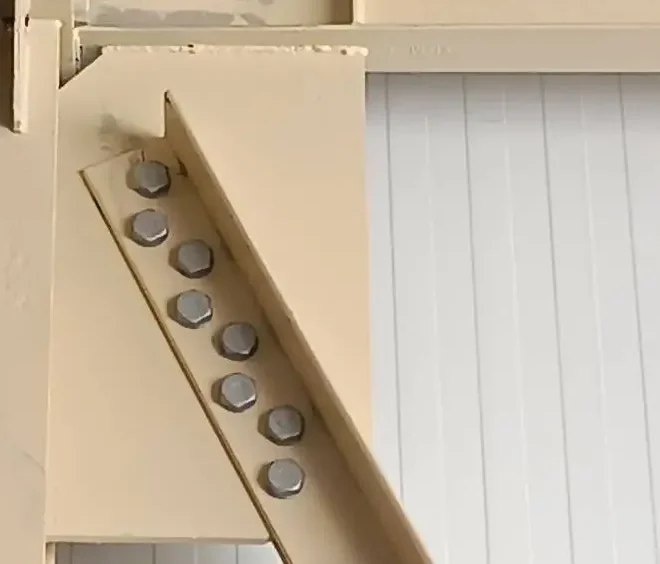

پیچکاری اتصالات اصطکاکی چیست؟
اتصال اصطکاکی نوعی اتصال پیچ و مهرهای است که در آن انتقال نیرو در راستای سطح اتصال، عمدتاً از طریق اصطکاک ایجادشده بین سطوح تماس اعضای متصلشده انجام میشود.
برای ایجاد این عملکرد، پیچهای پرمقاومت با نیروی کششی اولیه مناسب پیشتنیده میشوند. این پیشتنیدگی باعث ایجاد نیروی فشاری بین صفحات اتصال شده و در نتیجه، هنگام اعمال بار، اصطکاک میان سطوح میتواند از لغزش نسبی اعضا جلوگیری کند.
به همین دلیل، پیچکاری اتصالات اصطکاکی باید با دقت و تحت یک روش اجرایی مشخص انجام شود و کنترل کیفیت آن بخش مهمی از فرآیند اجرای سازه فولادی است.
اتصال اصطکاکی چگونه نیرو را منتقل میکند؟
در یک اتصال اصطکاکی، پیچ پرمقاومت پس از نصب و اعمال پیشتنیدگی، صفحات اتصال را به یکدیگر میفشارد.
بهصورت ساده میتوان عملکرد اتصال را اینگونه بیان کرد:
کشش پیچ → فشردهشدن صفحات اتصال → ایجاد نیروی اصطکاک → مقاومت در برابر لغزش
بنابراین کیفیت سطح تماس، مقدار پیشتنیدگی پیچ و شرایط نصب، تأثیر مستقیمی بر عملکرد اتصال دارند.
در چنین اتصالاتی، کاهش نیروی پیشتنیدگی یا وجود آلودگی و شرایط نامناسب در سطوح تماس میتواند عملکرد اصطکاکی اتصال را تحت تأثیر قرار دهد.
تفاوت اتصال اصطکاکی و اتصال اتکایی
یکی از نکات مهم در بازرسی فنی اتصالات سازه فولادی، تشخیص نوع عملکرد اتصال است.
در اتصال اتکایی، پس از ایجاد لغزش و تماس بدنه پیچ با سوراخ، نیرو میتواند از طریق تماس پیچ با جداره سوراخ منتقل شود.
اما در اتصال اصطکاکی، هدف اصلی جلوگیری از لغزش با استفاده از اصطکاک میان سطوح اتصال است.
بنابراین الزامات مربوط به نصب، پیشتنیدگی، آمادهسازی سطح و بازرسی فنی در اتصالات اصطکاکی اهمیت ویژهای پیدا میکند.
نقش پیچهای پرمقاومت در اتصالات اصطکاکی
پیچهای پرمقاومت، اجزای اصلی بسیاری از اتصالات اصطکاکی سازههای فولادی هستند. این پیچها باید مطابق مشخصات فنی پروژه، استاندارد مورد استفاده و کلاس مقاومتی تعیینشده انتخاب و نصب شوند.
در فرآیند بازرسی فنی، مواردی مانند موارد زیر اهمیت دارند:
- مشخصات و گرید پیچ
- قطر و طول پیچ
- وضعیت رزوهها
- سلامت ظاهری پیچ و مهره
- وجود و وضعیت واشرها
- تطابق قطعات مصرفی با مدارک فنی پروژه
- نحوه نصب و پیشتنیدگی
- وضعیت سطوح تماس
بنابراین بازرسی پیچهای پرمقاومت باید از مرحله کنترل متریال تا مرحله اجرای اتصال ادامه داشته باشد.
پیشتنیدگی پیچ چیست؟
پیشتنیدگی یا Pre-Tensioning به ایجاد نیروی کششی اولیه در پیچ گفته میشود.
در یک اتصال اصطکاکی، این نیروی اولیه باعث فشردهشدن صفحات اتصال میشود و نیروی اصطکاک لازم برای مقاومت در برابر لغزش را ایجاد میکند.
نکته مهم این است که میزان پیشتنیدگی باید بر اساس الزامات طراحی و مشخصات فنی پروژه تعیین شود. بنابراین نمیتوان برای تمام پیچها یک مقدار ثابت و عمومی در نظر گرفت.
مراحل پیچکاری اتصالات اصطکاکی
اجرای صحیح اتصال اصطکاکی معمولاً شامل چند مرحله اصلی است:
۱. بررسی مدارک فنی
پیش از شروع عملیات، نقشههای اجرایی، مشخصات پیچها، روش اجرایی و الزامات پروژه باید بررسی شوند.
۲. کنترل متریال
مشخصات پیچ، مهره و واشر باید با مدارک فنی و الزامات پروژه مطابقت داشته باشد.
در پروژههای حساس، بازرسی متریال و بررسی مدارک مربوط به مصالح میتواند بخش مهمی از فرآیند کنترل کیفیت باشد.
۳. بررسی سطوح تماس
سطوحی که باید از طریق اصطکاک نیرو را منتقل کنند، باید شرایط موردنظر پروژه را داشته باشند.
وجود رنگ، روغن، گریس، زنگزدگی، آلودگی یا سایر عوامل نامناسب میتواند بر عملکرد اتصال اثر بگذارد؛ بنابراین وضعیت سطح باید مطابق مشخصات طراحی و استاندارد مربوطه کنترل شود.
۴. نصب پیچ و مهره
پیچها، مهرهها و واشرها باید مطابق روش اجرایی نصب شوند و از آسیبدیدگی رزوهها و سایر اجزای اتصال جلوگیری شود.
۵. ایجاد پیشتنیدگی
پس از نصب، پیشتنیدگی موردنیاز باید با روش تأییدشده پروژه ایجاد شود.
روش اجرای پیشتنیدگی میتواند بر اساس سیستم مورد استفاده شامل روش چرخش مهره، آچار کالیبره، سیستمهای کنترل مستقیم کشش یا روشهای تأییدشده دیگر باشد.
۶. کنترل و بازرسی
در پایان، اتصال باید توسط افراد واجد صلاحیت و مطابق برنامه بازرسی فنی پروژه کنترل شود.
روشهای کنترل کشش پیچ
یکی از مهمترین مراحل بازرسی فنی پیچکاری اتصالات اصطکاکی، کنترل میزان پیشتنیدگی پیچهاست.
روش کنترل باید بر اساس مشخصات پروژه و استاندارد مورد استفاده تعیین شود.
برخی روشهای رایج عبارتاند از:
- روش چرخش مهره
- آچار کالیبره
- پیچهای کنترل کشش
- سیستمهای شاخص مستقیم کشش
- تجهیزات اندازهگیری و کنترل کشش پیچ
نکته مهم این است که گشتاور بستن پیچ بهتنهایی الزاماً معادل نیروی کششی مشخص در پیچ نیست؛ زیرا عواملی مانند اصطکاک رزوهها، اصطکاک زیر مهره و شرایط روانکاری میتوانند رابطه میان گشتاور و کشش پیچ را تغییر دهند.
به همین دلیل، کنترل صحیح روش اجرا و استفاده از روش تأییدشده برای کنترل پیشتنیدگی اهمیت زیادی دارد.
دستگاه اندازه گیری کشش پیچ (BTMD)
یکی از تجهیزات کاربردی برای کنترل کشش پیچ، دستگاه اندازهگیری کشش پیچ (BTMD) است.
این تجهیزات میتوانند برای بررسی نیروی کششی ایجادشده در پیچ و کنترل عملکرد عملیات پیشتنیدگی مورد استفاده قرار گیرند.
استفاده از تجهیزات اندازهگیری مناسب در پروژههای حساس میتواند اطلاعات دقیقتری نسبت به صرفاً بررسی گشتاور در اختیار تیم کنترل کیفیت و بازرسی فنی قرار دهد.
در پروژههایی که کیفیت اتصالات پیچ و مهرهای اهمیت بالایی دارد، کنترل تجهیزات، کالیبراسیون و صلاحیت روش اندازهگیری نیز باید مورد توجه قرار گیرد.
بازرسی فنی پیچکاری اتصالات اصطکاکی
بازرسی فنی یکی از مهمترین مراحل تضمین کیفیت اتصالات اصطکاکی است.
بازرس فنی باید بر اساس الزامات پروژه، نقشههای اجرایی، مشخصات فنی و استانداردهای مورد استفاده، وضعیت اتصال را بررسی کند.
برخی از موارد مهم در فرآیند بازرسی عبارتاند از:
- کنترل نوع و مشخصات پیچ
- کنترل گرید پیچ و مهره
- بررسی مدارک و گواهیهای متریال
- کنترل قطر و طول پیچ
- کنترل تعداد پیچها
- بررسی وضعیت واشرها
- کنترل وضعیت سطوح تماس
- بررسی نحوه نصب پیچها
- کنترل روش پیشتنیدگی
- کنترل تجهیزات مورد استفاده
- بررسی سوابق کالیبراسیون تجهیزات
- کنترل میزان کشش یا پیشتنیدگی طبق روش مورد تأیید
- ثبت نتایج بازرسی
- بررسی انطباق عملیات با نقشه و مشخصات فنی
این کنترلها باعث میشوند مشکلات احتمالی قبل از بهرهبرداری سازه شناسایی و اصلاح شوند.
خطاهای رایج در اجرای اتصالات اصطکاکی
برخی خطاها میتوانند عملکرد اتصال را تحت تأثیر قرار دهند. مهمترین آنها عبارتاند از:
استفاده از پیچ و مهره نامناسب
استفاده از قطعاتی که با مشخصات فنی پروژه مطابقت ندارند، میتواند کیفیت اتصال را کاهش دهد.
کنترل نکردن سطوح تماس
سطح تماس در اتصال اصطکاکی اهمیت بسیار زیادی دارد و باید مطابق الزامات پروژه آماده و کنترل شود.
تکیه بر گشتاور بدون تأیید روش
استفاده از مقدار گشتاور بدون در نظر گرفتن شرایط واقعی مجموعه پیچ، مهره و واشر میتواند باعث ایجاد پیشتنیدگی نامناسب شود.
عدم کالیبراسیون تجهیزات
تجهیزات مورد استفاده برای کنترل کشش یا گشتاور باید طبق الزامات پروژه و برنامه کنترل تجهیزات، وضعیت کالیبراسیون مشخصی داشته باشند.
نبود سوابق بازرسی
ثبت نتایج کنترلها برای ردیابی کیفیت عملیات و مستندسازی پروژه اهمیت زیادی دارد.
اهمیت بازرسی فنی در سازههای فولادی
سازههای فولادی از مجموعهای از اعضا و اتصالات تشکیل شدهاند و عملکرد صحیح هر اتصال میتواند بر رفتار کلی سازه تأثیر بگذارد.
به همین دلیل بازرسی فنی سازه فولادی تنها به بررسی ظاهری اعضا محدود نمیشود و کنترل اتصالات پیچ و مهرهای نیز بخش مهمی از فرآیند کنترل کیفیت است.
بازرسی اصولی میتواند به شناسایی مواردی مانند نصب نادرست پیچ، استفاده از قطعات نامنطبق، مشکلات سطح تماس، اجرای نامناسب پیشتنیدگی و سایر عدم انطباقها کمک کند.
خدمات بازرسی فنی عمران داتیک
عمران داتیک در حوزه مهندسی و بازرسی فنی پروژههای صنعتی و سازههای فولادی، بر کنترل کیفیت اجرای عملیات و انطباق آن با الزامات فنی پروژه تمرکز دارد.
در زمینه اتصالات پیچ و مهرهای، فرآیند کنترل میتواند شامل بررسی مدارک فنی، کنترل متریال، بررسی وضعیت اتصالات، کنترل فرآیند اجرای پیچکاری و بررسی تجهیزات و روشهای اندازهگیری باشد.
همچنین در پروژههایی که نیاز به کنترلهای غیرمخرب وجود دارد، خدمات مرتبط با روشهایی مانند بازرسی چشمی (VT)، تست التراسونیک (UT)، تست ذرات مغناطیسی (MT) و تست مایع نافذ (PT) میتواند متناسب با الزامات پروژه مورد استفاده قرار گیرد.
هدف از بازرسی فنی عمران داتیک، کمک به کارفرما و پیمانکار برای شناسایی عدم انطباقها، کنترل کیفیت عملیات و افزایش اطمینان از اجرای صحیح الزامات فنی پروژه است.
جمعبندی
پیچکاری اتصالات اصطکاکی یکی از مراحل مهم اجرای سازههای فولادی است و کیفیت آن به عواملی مانند انتخاب صحیح پیچ و مهره، وضعیت سطوح تماس، روش ایجاد پیشتنیدگی، کنترل کشش پیچ و اجرای صحیح عملیات وابسته است.
در کنار اجرای صحیح، بازرسی فنی و مستندسازی نتایج کنترلها نقش مهمی در اطمینان از کیفیت اتصال دارند.
استفاده از روشهای مناسب کنترل کشش پیچ، تجهیزات معتبر و اجرای بازرسیهای مرحلهای میتواند احتمال بروز خطا در اتصالات پیچ و مهرهای را کاهش دهد.
عمران داتیک با تمرکز بر خدمات مهندسی، کنترل کیفیت و بازرسی فنی سازههای فولادی و اتصالات، آماده ارائه خدمات بازرسی و کنترل فنی متناسب با الزامات پروژههای صنعتی و عمرانی است.
